Расчёт гидравлической системы (насосной установки) (4951)

Контрольное задание, 2015 год

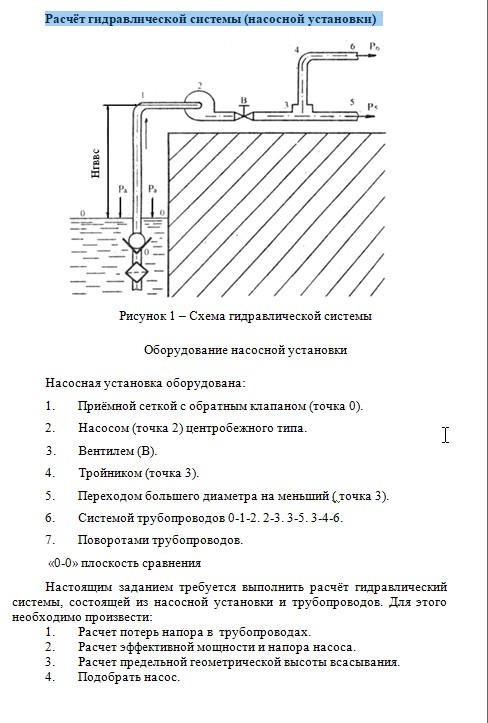

Рисунок 1 – Схема гидравлической системы

Оборудование насосной установки

Насосная установка оборудована:

1. Приёмной сеткой с обратным клапаном (точка 0).
2. Насосом (точка 2) центробежного типа.
3. Вентилем (В).
4. Тройником (точка 3).
5. Переходом большего диаметра на меньший ( точка 3).
6. Системой трубопроводов 0-1-2. 2-3. 3-5. 3-4-6.
7. Поворотами трубопроводов.

«0-0» плоскость сравнения

Настоящим заданием требуется выполнить расчёт гидравлический системы, состоящей из насосной установки и трубопроводов. Для этого необходимо произвести:

1. Расчет потерь напора в трубопроводах.
2. Расчет эффективной мощности и напора насоса.
3. Расчет предельной геометрической высоты всасывания.
4. Подобрать насос.

Общие данные к расчету

1. Система предназначена для подачи воды к пункту мойки машин (в точке 6).
2. В системе имеется постоянный отбор воды в точке 5.
3. Основные данные брать из таблиц 3 и 4 в соответствии с двумя последними цифрами зачётной книжки.

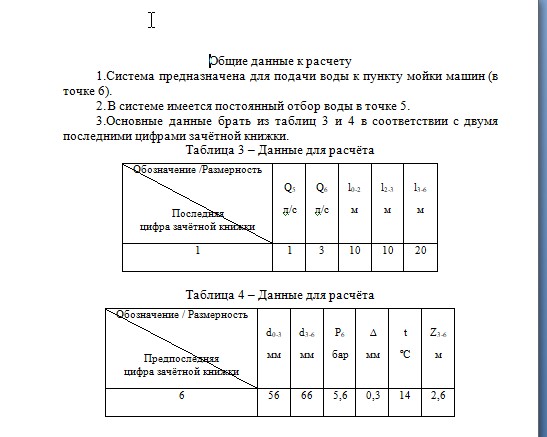

Таблица 3 – Данные для расчёта

Таблица 4 – Данные для расчёта
